Návod na podsvietenie tlačidiel sťahovania okien

Příspěvek od frezzi »

Tákže, na požiadanie zdejšího člena "wlado" :PP: zakladám toto téma, pretože niečo podobné som tu nevidel a síce tu som niekde zazrel návod na ruskej stránke , ale to nieje moc dobre spracované tak to založím ja ako som to robil :PP:

Návod: potrebovať budeme 3 vysokosvietivé LED , buď 5mm alebo 3mm alebo kto chce SMD (ale nato som ja nervy nemal sa s tým patlať :D ).... ja som použil 5 mm ale dnes by som tam už dal iba 3mm, ďalej budeme potrebovať odpor na JEDNU led na 12V je to 1Kohm ( ale s ním svieti LED dosť silno takže komu by to vadilo cez noc nech tam dá väčší)..potom kábel, najlepšie 2žilový ľahšie sa to preťahuje cez dvere ako dva jednožilové káble......potom pájku a cín :mrgreen: :lol: :PP:


+ prikladám nejaké foto z práce ( kvalita nič moc začo sa vopred ospravedlňujem)
Aveo 1.4 16V 69Kw, sedan Šedá Metalíza -
výbava : čím ďalej tým lepšia :D
Reklama


Uživatelský avatar
frezzi
Příspěvky: 1576
Registrován: pon říj 08, 2012 17:10
Bydliště: Slovensko

Re: Návod na podsvietenie tlačidiel sťahovania okien

Příspěvek od frezzi »

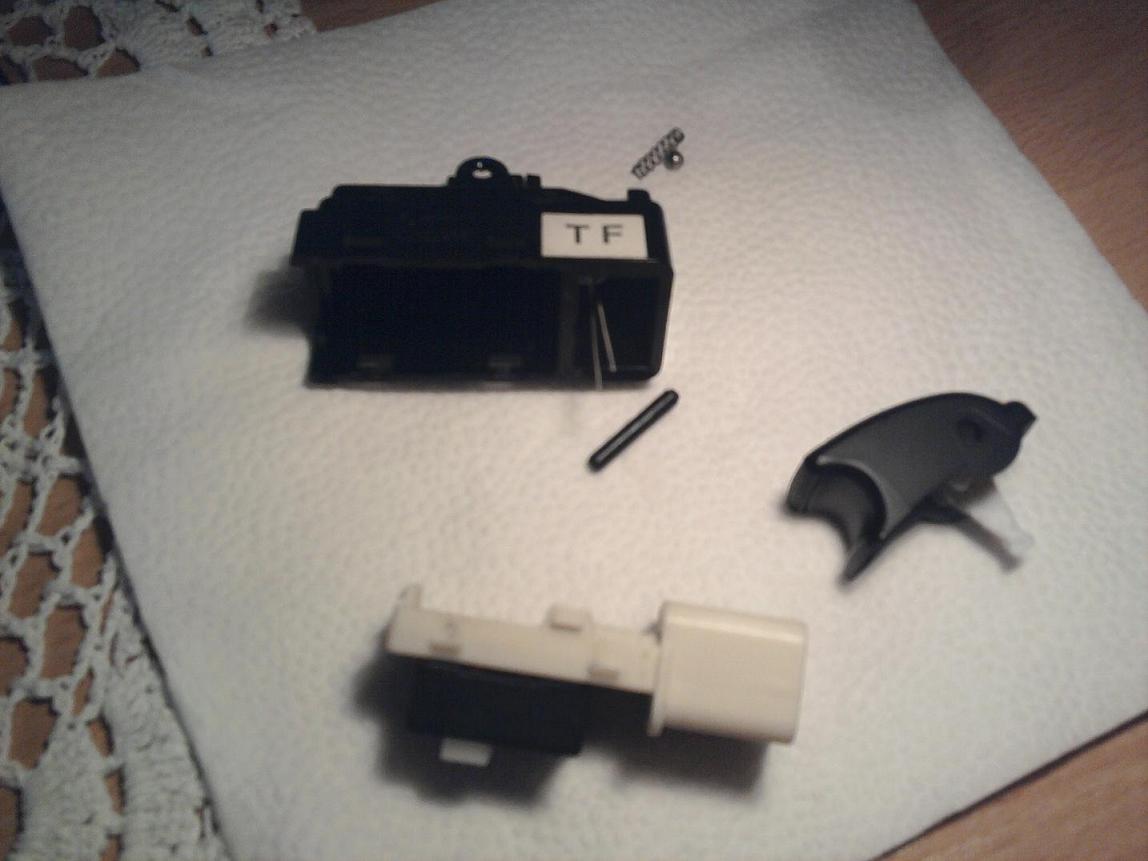

rozobratý vypínač dôraz si dajte nato aby ste nestratili tú guličku a pružinku.
Přílohy
Aveo 1.4 16V 69Kw, sedan Šedá Metalíza -
výbava : čím ďalej tým lepšia :D
Uživatelský avatar
frezzi
Příspěvky: 1576
Registrován: pon říj 08, 2012 17:10
Bydliště: Slovensko

Re: Návod na podsvietenie tlačidiel sťahovania okien

Příspěvek od frezzi »

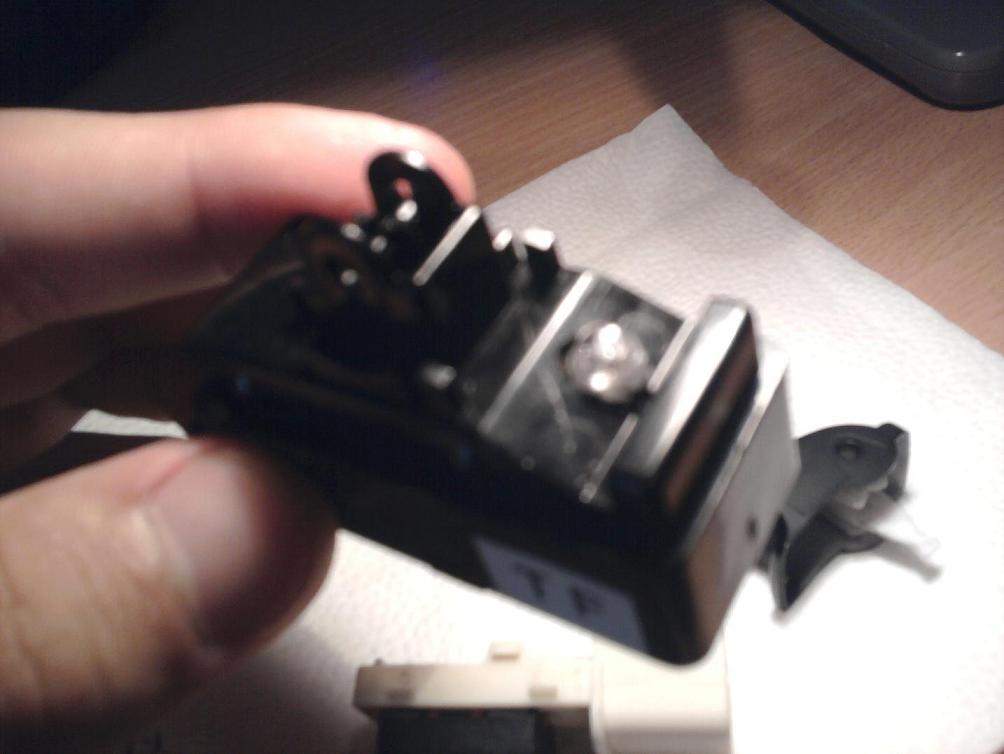

to toho plastu si vyvrtáme otvor podľa typu a veľkosti LED ( upozorňujem nech je ten otvor menší aby tam LED držala )
Přílohy
Aveo 1.4 16V 69Kw, sedan Šedá Metalíza -
výbava : čím ďalej tým lepšia :D
Uživatelský avatar
frezzi
Příspěvky: 1576
Registrován: pon říj 08, 2012 17:10
Bydliště: Slovensko

Re: Návod na podsvietenie tlačidiel sťahovania okien

Příspěvek od frezzi »

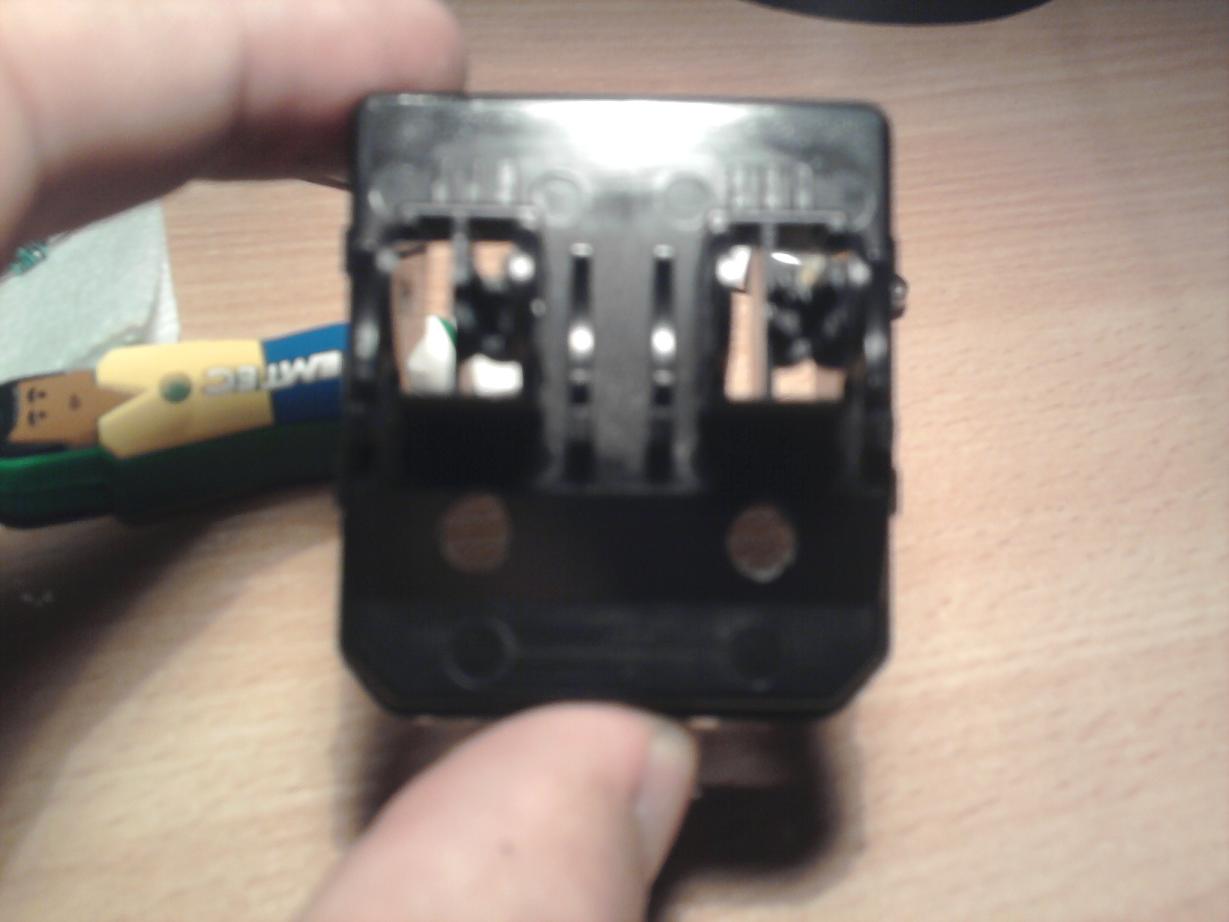

tak isto si rozoberieme vodičov prepínač a rovnako si predvrtáme otvory na LED
Přílohy
Aveo 1.4 16V 69Kw, sedan Šedá Metalíza -
výbava : čím ďalej tým lepšia :D
Uživatelský avatar
frezzi
Příspěvky: 1576
Registrován: pon říj 08, 2012 17:10
Bydliště: Slovensko

Re: Návod na podsvietenie tlačidiel sťahovania okien

Příspěvek od frezzi »

už s LED
Přílohy
Aveo 1.4 16V 69Kw, sedan Šedá Metalíza -
výbava : čím ďalej tým lepšia :D
Uživatelský avatar
frezzi
Příspěvky: 1576
Registrován: pon říj 08, 2012 17:10
Bydliště: Slovensko

Re: Návod na podsvietenie tlačidiel sťahovania okien

Příspěvek od frezzi »

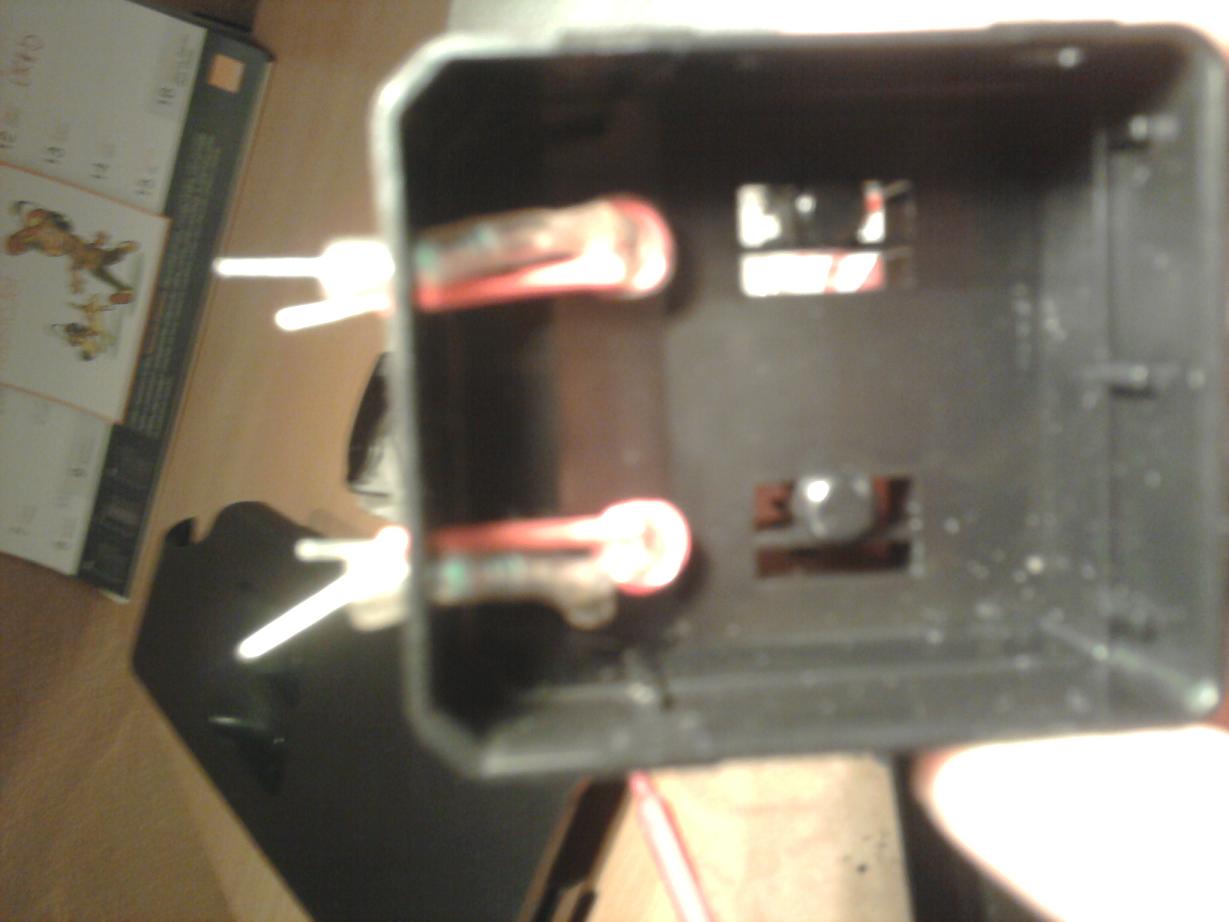

foto zospodu, ako je vidieť už tam je naletovaný aj odpor, na každú LED jeden....
Přílohy
Naposledy upravil(a) frezzi dne ned úno 16, 2014 19:31, celkem upraveno 1 x.
Aveo 1.4 16V 69Kw, sedan Šedá Metalíza -
výbava : čím ďalej tým lepšia :D
Uživatelský avatar
frezzi
Příspěvky: 1576
Registrován: pon říj 08, 2012 17:10
Bydliště: Slovensko

Re: Návod na podsvietenie tlačidiel sťahovania okien

Příspěvek od frezzi »

kábel prevlečieme až do kabíny auta , kde ho napojíme na osvetlenie nastavovania výšky svetiel( úresný pin si už nepametám ) , a symboly na oknách na budu svietiť vždy po zapnutí svetiel spolu s ostatsným podsvietením interiéru :PP:

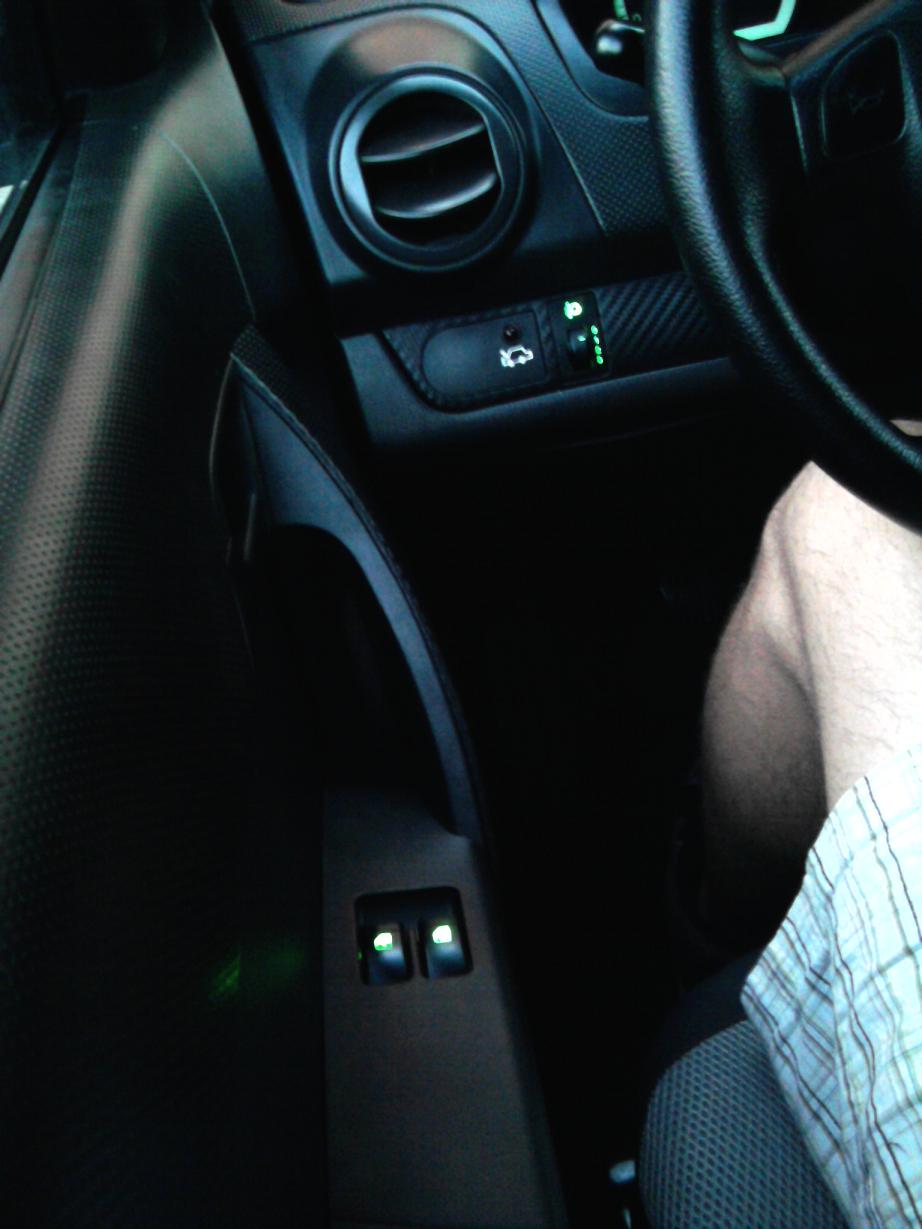

výsledok:
Přílohy
Aveo 1.4 16V 69Kw, sedan Šedá Metalíza -
výbava : čím ďalej tým lepšia :D
Uživatelský avatar
frezzi
Příspěvky: 1576
Registrován: pon říj 08, 2012 17:10
Bydliště: Slovensko

Re: Návod na podsvietenie tlačidiel sťahovania okien

Příspěvek od frezzi »

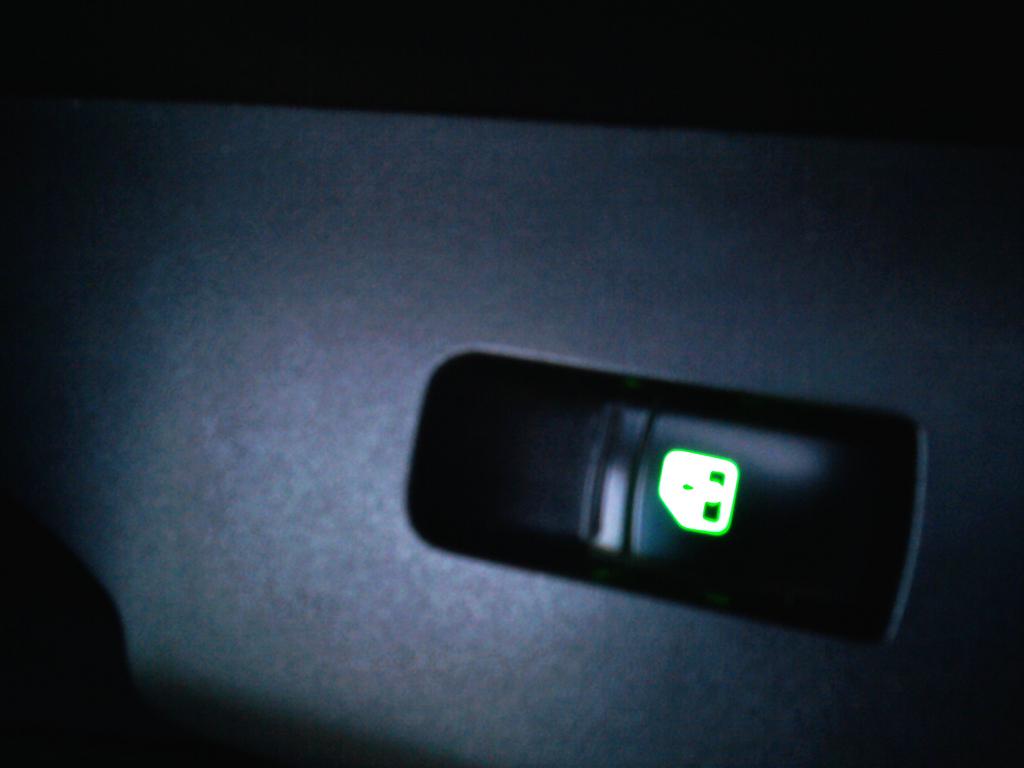

detail.........................ak ma niekto prípadné otázky kľudne napíšte :PP:
Přílohy
Aveo 1.4 16V 69Kw, sedan Šedá Metalíza -
výbava : čím ďalej tým lepšia :D
Uživatelský avatar
18lukin18
Příspěvky: 6140
Registrován: pát led 14, 2011 13:06
Bydliště: Aachen

Re: Návod na podsvietenie tlačidiel sťahovania okien

Příspěvek od 18lukin18 »

Paráda -i -i

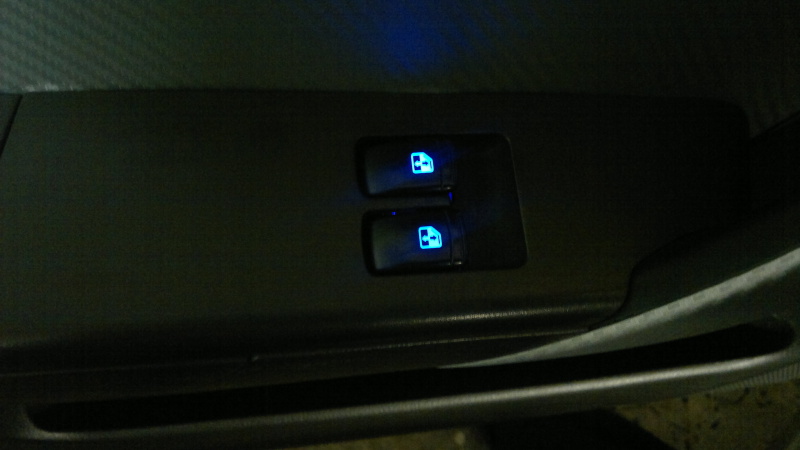

A takhle to vypadá v červené -i
Škoda 120
Škoda Felicia LPG
Renault Thalia 1,2 16V 2009
Chevrolet Spark
Chevrolet Aveo 1,2 16V,2009 (člen AVEO FANCLUBU)
Mitsubishi Lancer X SportBack 1.8 MiVec Invite
Carthell Prg
Uživatelský avatar
frezzi
Příspěvky: 1576
Registrován: pon říj 08, 2012 17:10
Bydliště: Slovensko

Re: Návod na podsvietenie tlačidiel sťahovania okien

Příspěvek od frezzi »

:mrgreen: ďakujem za doplnenie, pre tých ktorý sa nevedia rozohdnuť máťe širokú škálu farieb :lol: -i :PP:
Aveo 1.4 16V 69Kw, sedan Šedá Metalíza -
výbava : čím ďalej tým lepšia :D
Uživatelský avatar
18lukin18
Příspěvky: 6140
Registrován: pát led 14, 2011 13:06
Bydliště: Aachen

Re: Návod na podsvietenie tlačidiel sťahovania okien

Příspěvek od 18lukin18 »

není zač :mrgreen: :mrgreen:
ještě bych někde dohledal modrou kdyby někdo chtěl vidět :D :D
Škoda 120
Škoda Felicia LPG
Renault Thalia 1,2 16V 2009
Chevrolet Spark
Chevrolet Aveo 1,2 16V,2009 (člen AVEO FANCLUBU)
Mitsubishi Lancer X SportBack 1.8 MiVec Invite
Carthell Prg
Uživatelský avatar
frezzi
Příspěvky: 1576
Registrován: pon říj 08, 2012 17:10
Bydliště: Slovensko

Re: Návod na podsvietenie tlačidiel sťahovania okien

Příspěvek od frezzi »

https://www.chevroletclub.cz/download/f ... &mode=view :mrgreen: :PP: jamal vopred pardón za zneužitie fotky :PP:
Aveo 1.4 16V 69Kw, sedan Šedá Metalíza -
výbava : čím ďalej tým lepšia :D
Uživatelský avatar
Scorpion.11
Příspěvky: 6262
Registrován: úte kvě 19, 2009 14:36
Bydliště: Městys Jedovnice

Re: Návod na podsvietenie tlačidiel sťahovania okien

Příspěvek od Scorpion.11 »

Pěkný návod a dobrá práce -i
AVEO, 1.4 SEDAN STAR, 69KW, r.v 2008, koupeno (5/2009)

člen AVEO Fanclubu
Uživatelský avatar
frezzi
Příspěvky: 1576
Registrován: pon říj 08, 2012 17:10
Bydliště: Slovensko

Re: Návod na podsvietenie tlačidiel sťahovania okien

Příspěvek od frezzi »

dík :PP:
Aveo 1.4 16V 69Kw, sedan Šedá Metalíza -
výbava : čím ďalej tým lepšia :D
Uživatelský avatar
ladinek
Příspěvky: 6582
Registrován: úte srp 04, 2009 19:49
Bydliště: Brno

Re: Návod na podsvietenie tlačidiel sťahovania okien

Příspěvek od ladinek »

Freezi super -i , ale já si do toho netroufnu, nevím jaký ledky jakej odpor atd. :D viděl jsem to u lukina a vypadá to parádně -i Nářadí na to mám všechno :D
