Zapojenie LEd pasika pod nohy KALOS

[Durby]

Zdravím, potreboval by som pripojiť led pasiky modré pod nohy šofera a spolujazdcaa netuším ako potreboal by som troška helfnuť v tomto.. ak cez poistky tak ako kedže osvetlenie interieu je poistka v motorovej časti, a ak na 12V tak ako to rozobrať zapalovač dik

[slidil]

Doplň si do profilu co máš za auto,typ, rok výroby a tak.
Ať ti může poradit někdo kdo má stejný auto.
Když ti pošlu fotky kde to jde jednoduše napojit na mým autě, tak to nemusíš taky najít.

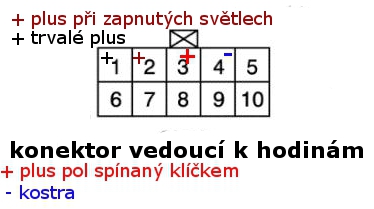

U Avea je podle mě vyvedenej dobře přístupnej vývod třeba do hodin. Když vyndáš hodiny tak to vypadá takhle:
(mě stačilo za kryt hodin zatáhnout směrem nahoru, a pak povolit dva šrouby co držej hodiny)


Ale já mám Aveo ne Kalos.
A jinak vítej.

[pejee]

Já jsem kdysi na starém autě řešil osvětlení pod palubovkou takto - vymontoval jsem rádio, zjistil který drát je + a -, natáhl si dva káblíky od svorkovnice a bylo vyřešeno. Rychlé a jednoduché. Zapnul jsem rádio - zaplo se osvětlení. Pak jsem dodělal vypínač a zapínal jsem nezávisle na rádiu. Na led pásky ani nemusí být pojistky, stačí někde napíchnout +/-

[slidil]

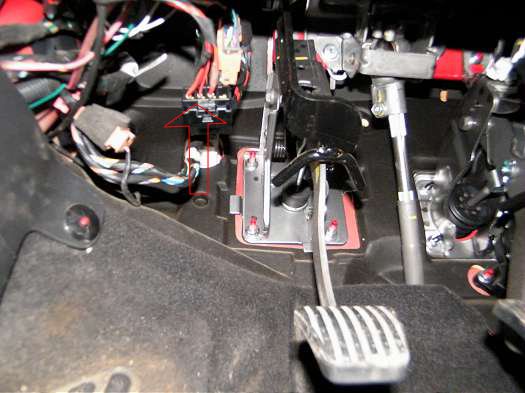

Pokud by to chtěl ovládat přes vypínač nezávisle. Tak to jde vytáhnout z týhle svorkovnice. Na všech 3 drátech je trvale +B. Já na ten levej napojil DO.

[lomngi]

Aj ja to mám tak a nezávysle svieti ked otvoríš dvere a stropné svetlo nesvietí pri tom

[ladinek]

Já bych chtěl modrej , aby to svítilo nenápadně , ale hezky u otevřených dveří Napojím to na spínače na sloupkách, to by šlo taky ne???

[Durby]

Čiže kde najlepšie to je napojiť mám kalosa 2004 1.4 ja som vtom uplný lajik viem kde je plus a kde minus a ako a kde pospájať káble by som potreboval podrobne čo do čoho

[Durby]

Doplň si do profilu co máš za auto,typ, rok výroby a tak.
Ať ti může poradit někdo kdo má stejný auto.
Když ti pošlu fotky kde to jde jednoduše napojit na mým autě, tak to nemusíš taky najít.
U Avea je podle mě vyvedenej dobře přístupnej vývod třeba do hodin. Když vyndáš hodiny tak to vypadá takhle:
(mě stačilo za kryt hodin zatáhnout směrem nahoru, a pak povolit dva šrouby co držej hodiny)


Ale já mám Aveo ne Kalos.
A jinak vítej.

Diki konečne forum kde aj pomožu
A už som podoplnoval ale ako si myslle že potiahneš káble od hodin na stredovom panely na palubovke či odkial?

[slidil]

A jak chceš aby ti to fungovalo? Na vypínač nebo spolu se světlama? nebo při otevření dveří.....
Jinak tady jsou servisní manuály. jsou v ruštině, a až od roku 2005, ale třeba se ti časem budou hodit..
http://www.chevy-rezzo.narod.ru/ru/star ... eo-my.html

[Durby]

Rozmýšlal som že to dám na vypínač ...na dvere kebyže to dám to by svietilo iba pri otvorených dverách ...a dalšia varianta že to napojím na zapalovač tam dám svorku a prepojím ale netuším ako rozobrať stredový panel alebo spodný aby som sa ktomu vobec dostal

[slidil]

...........................

Diki konečne forum kde aj pomožu
A už som podoplnoval ale ako si myslle že potiahneš káble od hodin na stredovom panely na palubovke či odkial?

ty máš jiný hodiny jak jsem teď koukal do servis. manuálu na Kalose.


Pokud to chceš na vypínač, tak třeba na první z těhle drátů přijde připojit plus.


Asi takhle nějak:


Vypínač si umísti do palubky, jakejkoli, aby trochu vypadal. Kudy protáhneš dráty, už musíš vyzkoušet, Kalose jsem viděl nejblíž asi ze dvou metrů.

[slidil]

Rozmýšlal som že to dám na vypínač ...na dvere kebyže to dám to by svietilo iba pri otvorených dverách ...a dalšia varianta že to napojím na zapalovač tam dám svorku a prepojím ale netuším ako rozobrať stredový panel alebo spodný aby som sa ktomu vobec dostal

Pokud chceš aby to svítilo jen při otevřených dveřích, tak to připoj na světýlko v kabině
Prostě na dráty co vedou k žárovce. Na jeden kontakt žárovky dáš plut z LED pásku a na druhej kontakt mínus, pokud to nebude svítit tek jen dráty prohodíš.

[Durby]

Tu schemu čo si pridal to ako načo sa to napája od čoho su tie káblee?? .. bolo by idealne to tma napojiť ale netuším od čoho to je preto tam nechcem napájať

[slidil]

Jsou to vývody od baterie přes pojistky. Ten levý je přes 30A pojistku.

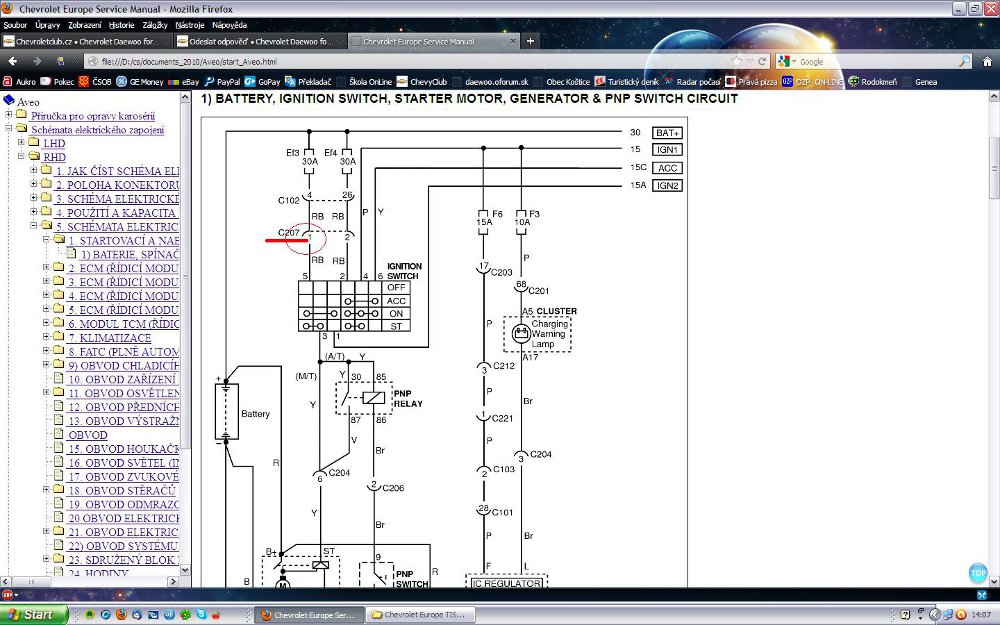

Tohle by mělo být ono: (po kliknutí na obrázek se zvětší)

[Durby]

Niesom si istý čo je to tak isto aj u Daewo..

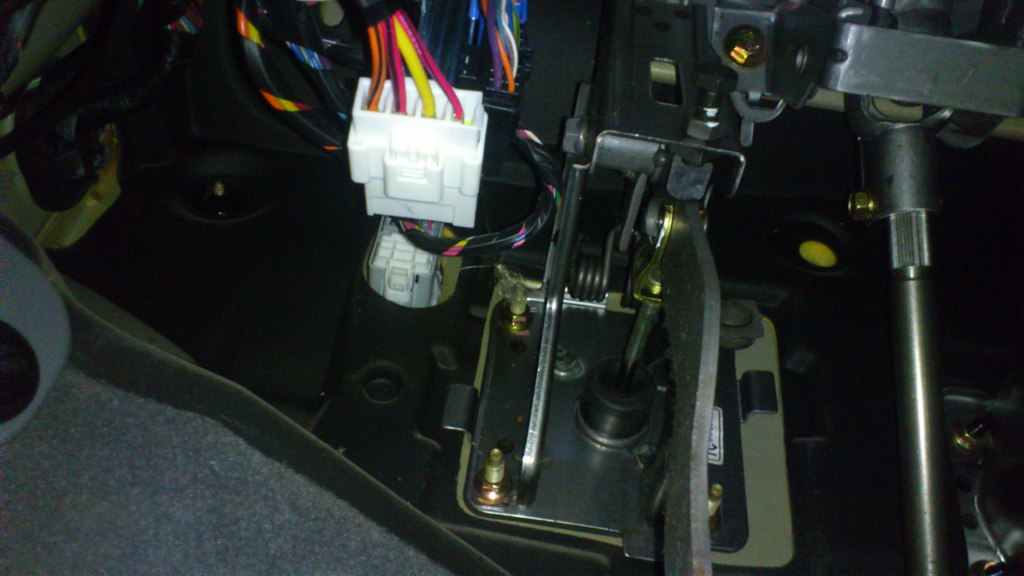

Spravi lsom foto čo tam mám ja
